玻璃鋼罐內(nèi)部結(jié)構(gòu)及使用、維護方法
作者：來源：天津盛昊環(huán)保設(shè)備有限公司時間：2021-05-08 09:02訪問量：次
描述：玻璃鋼罐內(nèi)襯層由內(nèi)表面層和次內(nèi)層組成，基體應采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優(yōu)良的樹脂。強度層由通用型不飽和聚酯樹脂作基體，玻璃纖維無捻粗紗布為增強材料。外表面層由耐候性能優(yōu)良的不飽和聚酯樹脂作基體，玻璃纖維表面氈或玻璃纖維無捻粗紗布（厚度小于0.16mm）作增強材料，樹脂含量大于55% 。
玻璃鋼罐內(nèi)部結(jié)構(gòu)：
專業(yè)生產(chǎn)的玻璃鋼罐壁分外內(nèi)表面層、次內(nèi)層、強度層和外表面層。
1.玻璃鋼罐內(nèi)襯層
玻璃鋼罐內(nèi)襯層由內(nèi)表面層和次內(nèi)層組成，基體應采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優(yōu)良的樹脂。增強材料為玻璃纖維表面氈、玻璃纖維短切原絲氈及玻璃纖維無捻粗紗布等。增強結(jié)構(gòu)形式如表所示。
2.玻璃鋼罐強度層
由通用型不飽和聚酯樹脂作基體，玻璃纖維無捻粗紗布為增強材料。樹脂含量為45%-50% ，該層厚度由設(shè)計計算確定。
3.玻璃鋼罐外表面層
由耐候性能優(yōu)良的不飽和聚酯樹脂作基體，玻璃纖維表面氈或玻璃纖維無捻粗紗布（厚度小于0.16mm）作增強材料，樹脂含量大于55% ，該層厚度為0.2-0.5mm 。
4.玻璃鋼罐滲透現(xiàn)象
在設(shè)計時，首先要對使用全玻璃鋼貯罐（槽）或玻璃鋼貼面作一選擇。滲透率是流體分子質(zhì)量及滲透途徑的函數(shù)，由于水和一些分子質(zhì)量較小的液體在玻璃纖維氈污水流速較快（如水分子質(zhì)量為18，相形之下硫酸分子質(zhì)量為98，是水的5.4 倍），襯里兩面的溫差是活動動力之一。
降低滲透率和熱膨脹系數(shù)是進步玻璃鋼襯里穩(wěn)定性能，避免貼面剝離、斷裂的重要內(nèi)容。
在制造村里的樹脂中間加進適量填料則是增強村里穩(wěn)定性能的有效措施，由于加進填料可以減少水分活動速度，從而降低了滲透率，又可降低熱膨脹系數(shù)，從而進步襯里熱穩(wěn)定性，同時又便于修補，能取一石三鳥之效。
玻璃鋼罐的使用及維護方法：
一、玻璃鋼罐的使用限制：
1、玻璃鋼罐只限于在設(shè)計條件下使用，不能隨意變更使用介質(zhì)（包括介質(zhì)濃度）、溫度、使用壓力等。
2、玻璃鋼罐是指與大氣連通的靜液壓罐，尤其是立式平底罐，應確保罐體與大氣通暢良好，不會因放空，進料或溫度變化而帶壓（正負壓）。壓力貯罐（容器、塔器）其最大工作壓力，都不允許超過設(shè)計指定值。除非特殊設(shè)計，其振動源（攪拌、反沖裝置）冷熱管都應與罐體隔離支撐。
3、玻璃鋼罐不可隨意在貯罐頂部上加載。常壓貯罐嚴禁負壓使用！
4、玻璃鋼罐不可在接管在施加載荷，有振動源的接管要設(shè)置有效地避振設(shè)施。
5、玻璃鋼罐不可近火、遠離熱源。
二、玻璃鋼罐的維護：
1、進入玻璃鋼罐內(nèi)維護，應先關(guān)閉所有進料閥門，放空并清洗罐體，經(jīng)檢測確認罐內(nèi)無有毒氣體，不缺氧時才能進入貯罐，進入罐內(nèi)應穿軟底鞋，綁上安全帶并將安全帶另一端系于罐頂，注意罐內(nèi)通風。進入罐內(nèi)操作，必須有人員在罐外監(jiān)控下進行。
2、要防止工器具撞傷罐壁，使用梯子、金屬件等于罐壁接觸部分要加軟質(zhì)墊，保護內(nèi)壁不被劃裂、挫傷。
3、玻璃鋼罐的外爬梯、護籠、護欄在攀爬前應仔細檢查是否安全可靠，有異常情況嚴禁攀爬使用。
4、玻璃鋼罐維修時不可在罐頂隨意加載，也不準在接管上施加外力。
5、戶外使用玻璃鋼罐使用多年后會因外表層老化，造成樹脂層剝落或纖維外露。建議每二、三年應在罐外表面涂刷油漆或樹脂，以防老化，延長使用壽命。

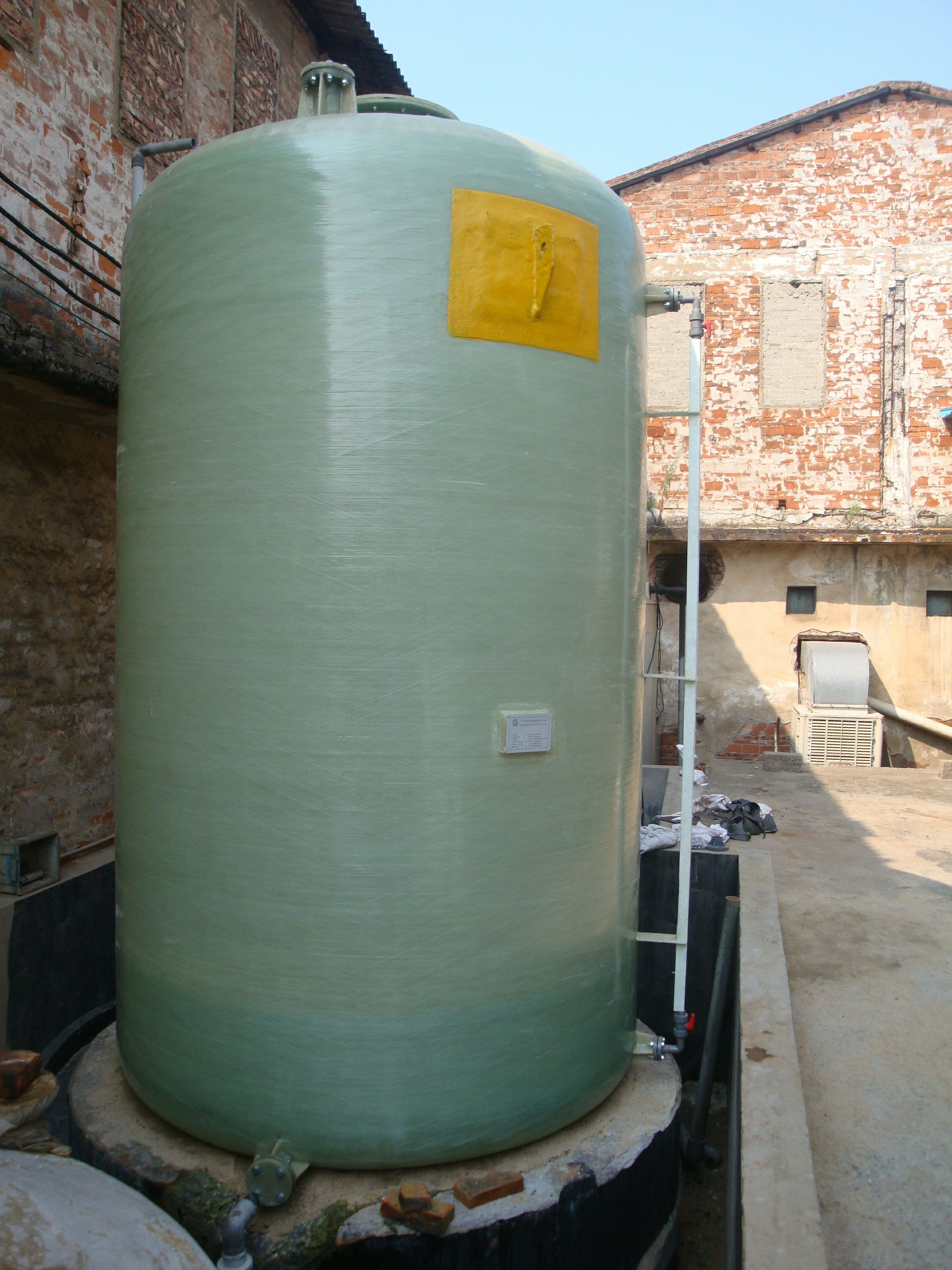

.jpg "玻璃鋼罐內(nèi)部結(jié)構(gòu)及使用、維護方法")

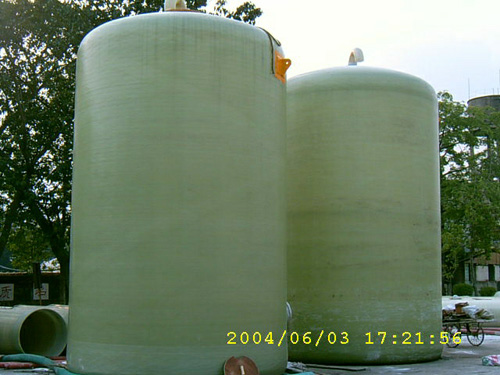

.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
